ＫＸ３でＲＴＴＹを運用する際の注意点。（忘備録）
エレクラフト ＫＸ３先月の板倉町移動運用の時にＫＸ３でＲＴＴＹに挑戦しました。
その後、何回か自宅でやってみたのですが、なぜかＲＴＴＹができなくなってしまいました。
不具合は、ＵＳＢＩＦ４ＣＷ Ｇｅｎ．３のＡＦ出力からＫＸ３のマイクに行く信号が出ていないのです。
ＫＸ３はＦＳＫでなくＡＦＳＫでＲＴＴＹはやります。
ＫＸ３はＦＳＫでなくＡＦＳＫでＲＴＴＹはやります。
今週は、できない原因を探っていましたが、ようやく原因がわかり対策できたので、忘備録として書いておきます。
原因は、usbif4cw.ini ファイルの設定をFskPin=1 に設定してしまったことです。
Ｇｅｎ．３を使うので、FskPin=3 にしなければなりません。
Ｇｅｎ．３を使うので、FskPin=3 にしなければなりません。
これで上手くＡＦ信号が出るようになりました。
自宅でいろいろ設定を変えていた時に、気づかずにファイルをいじってしまったようです。
原因がわかって一安心です。
自宅でいろいろ設定を変えていた時に、気づかずにファイルをいじってしまったようです。
原因がわかって一安心です。
また、ＭＭＴＴＹの設定もちょっと違って、Ｍａｒｋを９１５Ｈｚとしなければなりません。
いろいろ調べたら、ＫＸ３はデフォルトで９１５Ｈｚのようです。
一般的なＲＴＴＹは２１２５Ｈｚですので、これがわかるまでは苦労しました。
いろいろ調べたら、ＫＸ３はデフォルトで９１５Ｈｚのようです。
一般的なＲＴＴＹは２１２５Ｈｚですので、これがわかるまでは苦労しました。
ＭＭＴＴＹのオプション－設定画面－Demodulatorで、HAM Defaultを９１５にします。
同じく、受信画面のDemodulator のMark も９１５Ｈｚにしておきます。
同じく、受信画面のDemodulator のMark も９１５Ｈｚにしておきます。

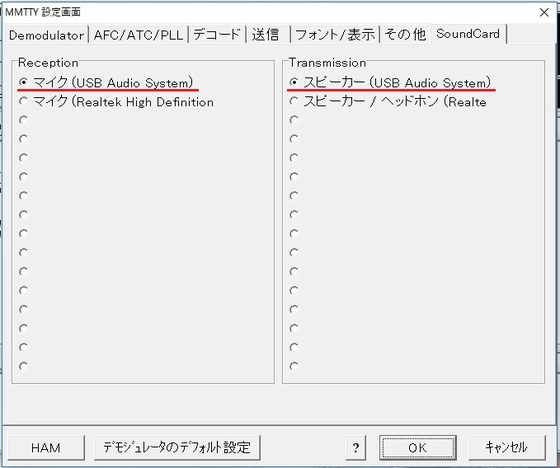

また、SoundCard もUSB Audio にしておきます。
基本的なＵＳＢＩＦ４ＣＷ Ｇｅｎ．３の設定はＵＳＢＩＦ４ＣＷのホームページにあるように設定しておきます。
ＫＸ３の設定は、モードをＤＡＴＡにして、ダイヤルでＡＦＳＫ Ａにします。
なお、ＡＬＣのバーグラフが振れないように、ＫＸ３のマイクゲインを絞っておきます。
私の場合、出力３Ｗだとマイクゲインが１８くらいがちょうど良かったです。
私の場合、出力３Ｗだとマイクゲインが１８くらいがちょうど良かったです。
ＡＬＣを振れさせると質の悪い電波になってしまうようですので、ご注意ください。
これでＫＸ３を使って、ＡＦＳＫのＲＴＴＹができるようになりました。
また移動運用してみたいと思います。
また移動運用してみたいと思います。
スポンサーサイト
コメント
No title
2017-04-23 22:58 kameshokai URL 編集
No title
なかなかＲＴＴＹも含めて、デジタルモードは設定が面倒ですね。
勉強になります。
2017-04-24 09:55 qrpkk URL 編集
No title
コメントありがとうございます。
こちらこそよろしくお願いします。
2017-04-24 23:17 qrpkk URL 編集
No title
Demodulatorの設定ですが、160mで運用する場合、注意が必要ですね。
2125Hzでは違反になりますので、915Hzはグッドですね。(^_^)
2017-04-25 22:58 JG1ULT URL 編集
No title
はい、これで運用ができます。
ＪＡでは、１６０ｍでのＲＴＴＹは免許されていませんので、運用はできません。
注意したいですね。
2017-04-25 23:03 qrpkk URL 編集
